Rectas notables en el plano

Recta frontal:

Es una recta paralela al plano vertical de proyección; por lo tanto, se proyecta sobre este plano en verdadero tamaño; su proyección horizontal es paralela a la línea de tierra, por que todos sus puntos tienen igual vuelo (Y=cte.), y por lo tanto forma un ángulo de cero grados con el plano vertical de proyección

Recta horizontal: Es una recta paralela al plano horizontal de proyección; por lo tanto, se proyecta sobre este plano en verdadero tamaño; su proyección vertical es paralela a la línea de tierra, por que todos sus puntos tienen igual cota (Z=cte.), y por lo tanto forma un ángulo de cero grados con el plano horizontal de proyección

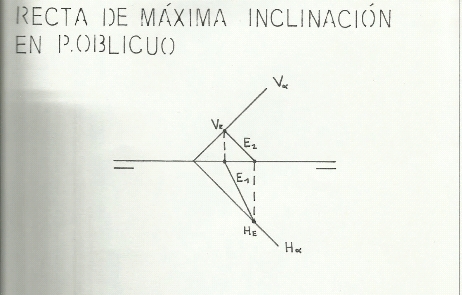

Recta de máxima inclinación: Se denomina recta de máxima inclinación de un plano (a), a cualquier recta (i) del plano, que sea perpendicular a su traza vertical (f)

Recta de punta: Es una recta perpendicular al plano vertical de proyección; por lo tanto, su proyección vertical es un punto, y su proyección horizontal se observa en verdadero tamaño y perpendicular a línea de tierra; forma ángulos de cero grados con el plano horizontal de proyección

(ao=00) y noventa grados con el plano vertical de proyección



Recta oblicua: Los puntos "V" y "H" son las trazas (puntos de intersección de la recta con los planos de proyección vertical y horizontal, respectivamente). Las posiciones de las trazas de la recta nos indican su posición en el espacio y los cuadrantes por los que pasa. Características principales:

• Su traza horizontal es paralela a LT
• Todos los puntos de la recta frontal tienen el mismo alejamiento
• Su traza vertical es paralela a la traza vertical del plano
• La distancia entre dos puntos de la recta frontal se encuentra en verdadera magnitud en su proyección vertical
• Todas las rectas frontales  de un plano son paralelas entre si.
• Una recta de máxima inclinación define por si solo al plano al que pertenece

Recta de máxima pendiente: Se denomina recta de máxima pendiente de un plano (a), a cualquier recta (p) del plano, que sea perpendicular a su traza horizontal
